Schmitzker No4 10kW insert de cheminée à eau avec cadre en acier - Ensemble complet avec réservoir tampon SHS 550 + 1 SWT
4 863,15 €*
Disponible, délai de livraison : 1 à 3 jours
Dieses Komplett-Set umfasst folgende Komponenten:
1x Wasserführender Kamineinsatz Schmitzker No4 mit Stahlrahmen 10 kW Kamineinsatz
1x Hygienespeicher SHS 550 + 1 SWT, inkl. Isolierung
1x Heizungsausdehnungsgefäß 80L, inkl. Kappenventil 1"
1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
1x Anschlusskomponentenset zur Einbindung in die Heizungsanlage, bestehend aus:
- Rücklaufanhebung ESBE LTC 341 60 °C inkl. Hocheffizienzpumpe
- Temperaturdifferenzregelung Schmitzker TEMPCO Plus+
- Kesselsicherheitsgruppe KSG 30 1"
Beschreibung Kamineinsatz:
Der wasserführende Kamineinsatz No4 mit Stahlrahmen überzeugt durch eine hochwertige Verarbeitung und seine erstklassigen technischen Daten. Bei einer Nennleistung von 10 kW erreicht er einen Wirkungsgrad von 84%. Damit gehört dieses Gerät zu den effektivsten in seiner Klasse. Mithilfe eines kombinierten Reglers an der Vorderseite des Ofens lässt sich die Zufuhr von Primär- und Sekundärluft komfortabel mit einem Handgriff steuern. Somit kann der Verbrennungsprozess optimal gestaltet werden.
Das Design des Ofens besticht vor allem durch moderne und klare Linien. Die große Kamintür mit Stahlrahmen macht den Heizkamin zum edlen Blickfang. Die integrierte Scheibenspülung bietet dabei einen ungetrübten Blick auf das Flammenspiel. Der Kamineinsatz besitzt außerdem einen Aschetopf zur komfortablen Entfernung der Verbrennungsreste. Für eine lange und leistungsstarke Lebenszeit sorgt der 6 mm starke Brennraum aus massivem Kesselstahl. Der Boden sowie die Innenauskleidung des Brennraumes bestehen aus Schamotte.
Der wasserführende Kamineinsatz No4 von Schmitzker wird inklusive Anschluss für externe Zuluft, thermischer Ablaufsicherung und Überdruckventil geliefert.
Besonderheiten des wasserführenden Kamineinsatzes No4:
✓ Integrierte Brennraumauskleidung aus Schamotte
Schamotte ist ein sehr robustes Brennraum-Material und zeichnet sich neben einer guten Wärmeleitung auch durch seine selbstreinigende Wirkung aus. Schamotte bleibt beinahe immer „weiß“ und nimmt auch nach längerem Betrieb keinen Ruß oder andere Verbrennungsreste an.
✓ Integrierte Wassertasche
Der wasserführende Kamineinsatz No4 von Schmitzker ist mit einer Wassertasche ausgestattet. Dadurch kann der Einsatz an die Zentralheizung angeschlossen werden und am Aufstellort sowie im ganzen Haus für angenehme Wärme sorgen. Neben der Integration in Ihr Heizungssystem ist auch die Anbindung an die Brauchwassererwärmung möglich.
Zulassungen für den wasserführenden Kamineinsatz No4:
✓ DIN EN 13229
✓ BImSchV Stufe II
✓ 15a B-VG für Österreich
✓ Regensburger Norm
✓ Stuttgarter Norm
✓ Münchner Norm

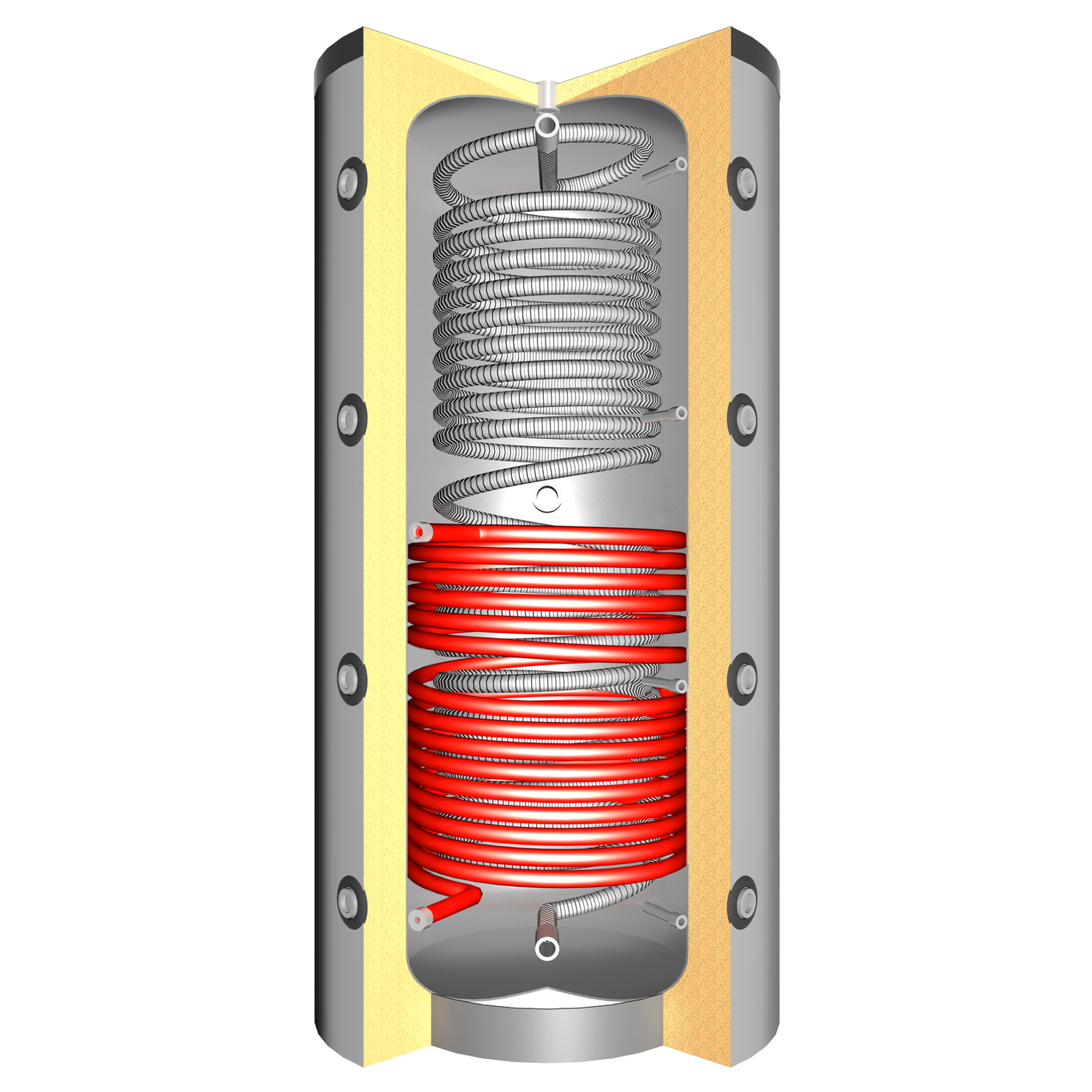

Beschreibung Pufferspeicher:
Der hochwertige Pufferspeicher SHS 550 mit integrierter Brauchwassererwärmung und einem Solarwärmetauscher ist zur Heizwasserspeicherung und Trinkwassererwärmung mittels Solaranlagen, Holzheizsystemen, Blockheizkraftwerken und konventionellen Wärmeerzeugern geeignet. Die Verknüpfung mit wasserführenden Kaminöfen und Kamineinsätzen, Heizkesseln, Holzvergasern, PVA etc. ist kein Problem. Der Glattrohr-Solarwärmetauscher aus Stahl und der Brauchwasser-Wärmetauscher aus Edelstahlwellrohr sind fest eingeschweißt. Dank der hohen, schlanken Konstruktion des Hygienespeichers wird eine effiziente Schichtenspeicherung ermöglicht. Das Durchlaufprinzip des Speichers sichert Ihnen die legionellenfreie Erwärmung von Brauchwasser bei einer hohen Wasserfördermenge.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
1x 1,5 Zoll für Anschluss oben
4x 0,5 Zoll für Messfühler/Thermometer
2x 1 Zoll für Solarwärmetauscher
2x 1,25 Zoll für Brauchwasser
1x 1,5 Zoll für Einschraubheizung
Der Einbau einer elektrischen Heizpatrone bis 7,5 kW ist im dafür vorgesehenen Anschluss möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind NICHT Teil des Angebotes!
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie gerne von uns. Gern kombinieren wir auch andere wasserführenden Kamineinsätze und Pufferspeicher passend zu Ihrem Installationswunsch.
- Pression de service (en bar): 3
- Hauteur (en mm): 1680
- Largeur (en mm): Ø 900
- Profondeur (en mm): Ø 900
- Hauteur (sans isolation) (en mm): 1630
- Largeur (sans isolation) (en mm): Ø 700
- Profondeur (sans isolation) (en mm): Ø 700
- Raccordement: siehe Beschreibungstext
- Poids (en kg): 164
- Pression de service échangeur thermique (en bar): 6
- Température de service (en °C): 95
- Surface échangeur thermique eau sanitaire (en m²): 7,7
- Surface échangeur thermique inférieur (en m²): 1,8
- Épaisseur de l'isolation (en mm): 100
- Dimension d'inclinaison (en mm): 1690
- Température de service max. (en °C): 95
- Volume net (en l): 509
- Volume (en l): 560
- Volume échangeur thermique eau sanitaire (en l): 39
- Volume échangeur thermique inférieur (en l): 12,6
- Échangeur thermique: 1 échangeur de chaleur solaire, 1 échangeur de chaleur pour eau sanitaire
- Valeur d'isolation (en W/mK): 0,0388
- Isolation: Ecoline non-tissé en fibre de polyester, 100 mm
- Contenu de la livraison: 4 manchons à 0,5 pouce pour sondes/thermomètres
- Puissance thermique nominale côté air (en kW): 1,5
- Puissance calorifique nominale (en kW): 10
- Puissance thermique nominale côté eau (en kW): 8,5
- Rendement (en %): 84
- Émission de CO (en mg/cm³): 857
- Émission de poussière (en mg/m³): 14
- Température des gaz d'échappement au raccord maximal (en °C): 201
- Débit massique des gaz d'échappement max. (en g/s): 8,8
- Pression de levage nécessaire à la puissance thermique nominale (en Pa): 12
- Pression de service max.: 2,5
- Hauteur (en mm): 1085
- Largeur (en mm): 612
- Profondeur (en mm): 545
- Hauteur fenêtre de visualisation (en mm): 544
- Ø Conduit de fumée (en mm): 200
- Ø Arrivée d'air externe (en mm): 125
- Poids (en kg): 177
- Longueur maximale du combustible (en cm): 40
- Contenu de la livraison: Sécurité thermique de décharge
Connexion
Dieses Bundle enthält folgende Einzelartikel:
| Name | Menge | |
|---|---|---|
|
Réservoir d'hygiène SHS 550 (560 litres) avec 1 échangeur de chaleur solaire.
J00162
Volume:
560 l
|
1 |
|
Schmitzker No4 avec cadre en acier, insert de cheminée de 10 kW avec échangeur d'eau
601633
|
1 |
