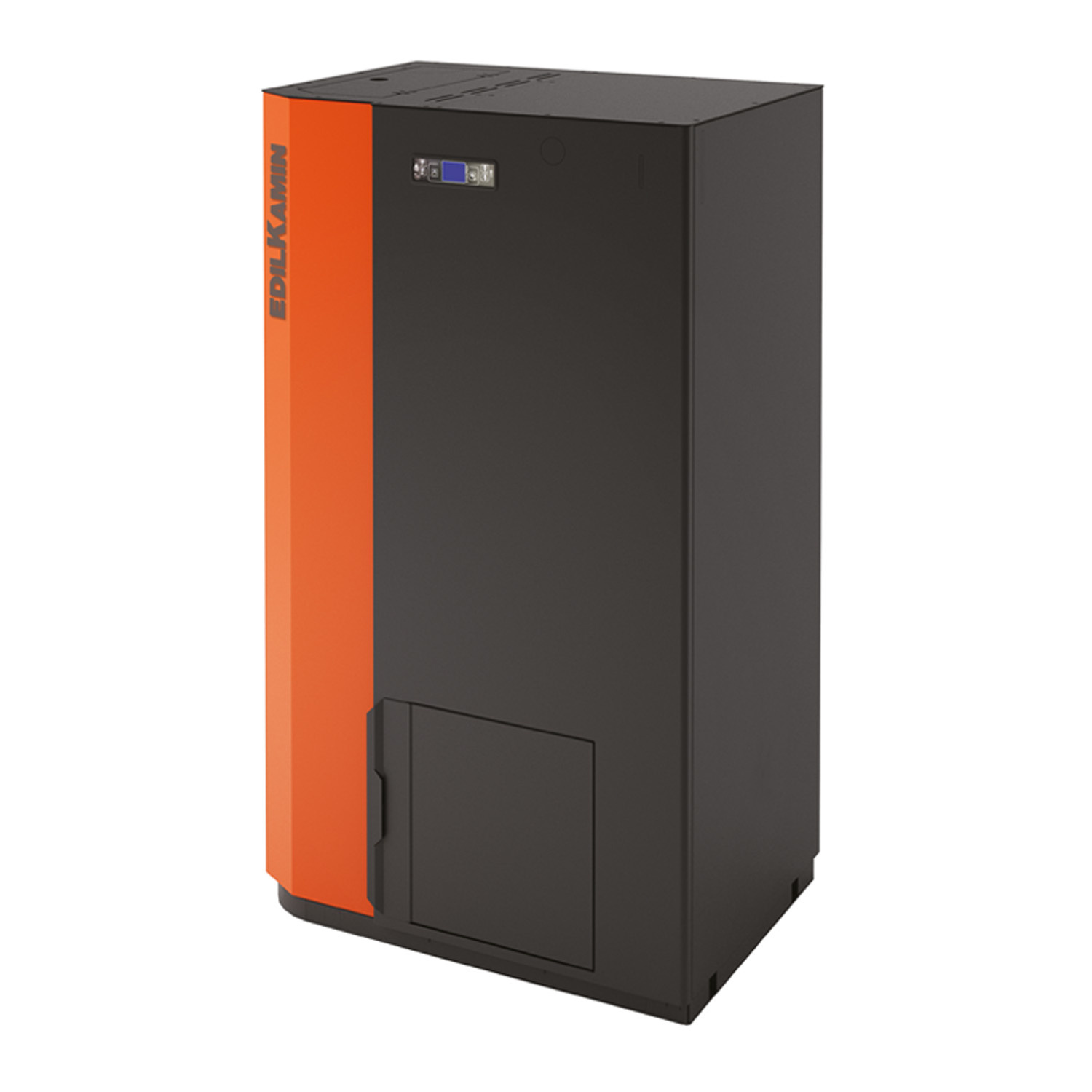

Edilkamin Prisma H 22 ACS Chaudière à granulés
Délai de livraison : 1 à 2 semaines
Chaudière à granulés Edilkamin Prisma H 22 ACS : production d'eau chaude intégrée et ballon tampon de 100 litres
La chaudière à granulés Edilkamin Prisma H 22 ACS est la version ACS de la Prisma H 22 : en plus du chauffage, elle assure la production d'eau chaude sanitaire grâce à un kit hydraulique ECS avec vanne mélangeuse déjà intégré. Comme le modèle de base, sa structure et sa chambre de combustion sont en acier Corten robuste, la chaudière est entièrement isolée et dispose d'un ballon tampon technique de 100 litres. Chauffage et eau chaude proviennent ainsi d'un seul appareil compact.
Avec 22 kW de puissance nominale et 93,8 % de rendement, la chaudière convient comme source de chaleur centrale pour une maison individuelle. Edilkamin annonce une capacité de chauffe jusqu'à 575 m³ ; ce sont toutefois les besoins thermiques de votre bâtiment qui comptent.
Caractéristiques & avantages
La chaudière à granulés Edilkamin Prisma H 22 ACS vous offre :
- Production d'eau chaude intégrée: un kit hydraulique avec vanne mélangeuse alimente votre foyer en eau chaude.
- Ballon tampon de 100 litres: le stockage technique intégré assure des cycles réguliers.
- Autorégulation selon les besoins: la chaudière adapte automatiquement sa puissance à la demande.
- Réserve de 70 kg: le réservoir de 112 litres permet de longues durées de fonctionnement.
- Nettoyage automatique des turbulateurs: pour des surfaces d'échange durablement propres.

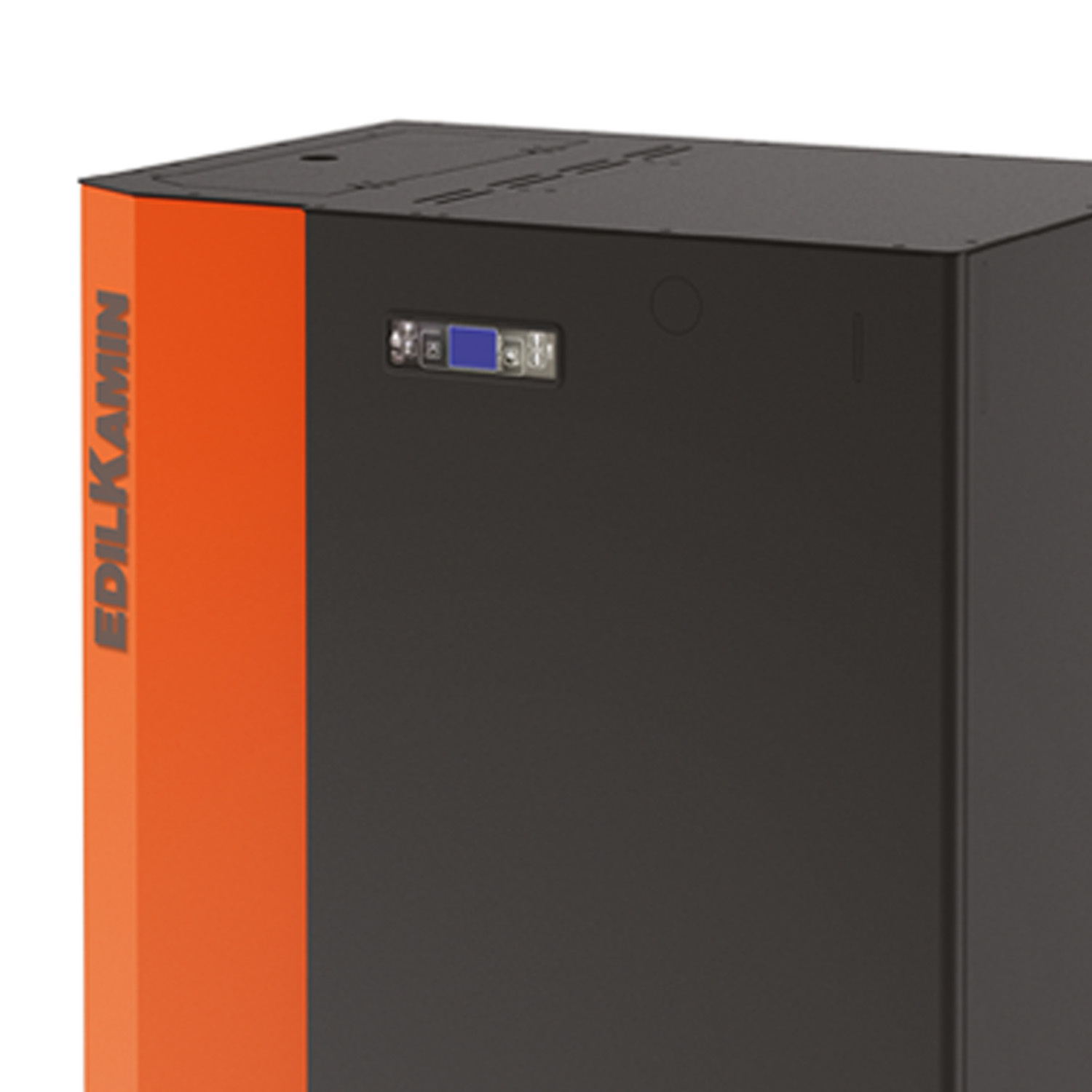

- Allumeur céramique et écran: un allumage fiable et une commande claire sur l'appareil.
- Classe 5 selon EN 303-5: la classe la plus élevée pour l'efficacité et les faibles émissions.
Utilisation & domaines d'application
Le tuyau de fumée de la chaudière à granulés Edilkamin Prisma H 22 ACS mesure 100 mm et sort à l'arrière ; le conduit doit fournir un tirage de 14 Pa à puissance nominale et ne pas être partagé. L'air de combustion arrive de l'extérieur par une prise arrière de 40 mm.
Le fabricant impose : un conduit de fumée isolé et résistant aux condensats, une vanne anticondensation de 1 pouce s'ouvrant entre 45 et 55 °C, un adoucisseur avec filtre ECS, un filtre à boues magnétique avec purgeur et un thermostat d'ambiance. À défaut, la garantie peut être limitée.
Par rapport aux matériaux combustibles, il faut 50 cm à l'arrière et sur les côtés, et 100 cm à l'avant.
La chaudière mesure 143 × 85 × 65 cm (H × l × P) et pèse 265 kg.
Avec 70 kg de granulés, la chaudière à granulés Edilkamin Prisma H 22 ACS fonctionne de 14 à 70 heures selon la puissance. Étude et installation doivent être confiées à un chauffagiste.
Homologations & normes
La chaudière à granulés Edilkamin Prisma H 22 ACS a été testée selon les normes suivantes :
- DIN EN 303-5 – norme des chaudières à combustible solide ; classe 5. Avec 16 mg/m³ de CO et 13,5 mg/m³ de poussières, la chaudière est très propre.
- Directive écoconception 2009/125/CE – les exigences sont respectées.
- Classe énergétique A+ – la chaudière atteint la classe A+.
- Marquage CE – conformité aux directives sécurité électrique, CEM et RoHS (2014/35/UE, 2014/30/UE, 2011/65/UE).
Texte généré par IA
FAQ : Questions fréquentes sur le chaudière à granulés Edilkamin Prisma H 22 ACS
Que signifie ACS sur la chaudière à granulés Edilkamin Prisma H 22 ACS ?
ACS désigne la version avec production d'eau chaude sanitaire intégrée. En plus de sa fonction chauffage, la chaudière dispose d'un kit hydraulique ECS avec vanne mélangeuse, qui fournit l'eau chaude à votre foyer. Aucun appareil séparé n'est donc nécessaire pour l'eau chaude. Pour le fonctionnement, Edilkamin impose un adoucisseur et un filtre ECS, que votre chauffagiste prévoira dans l'installation.
Pour quelle taille de bâtiment la chaudière à granulés Edilkamin Prisma H 22 ACS convient-elle ?
Avec 22 kW de puissance nominale, la chaudière est conçue pour des maisons individuelles et de grands logements équipés d'un chauffage central. Edilkamin annonce une capacité de chauffe jusqu'à 575 m³. La puissance réellement nécessaire dépend de l'isolation, des surfaces vitrées et des besoins en eau chaude. Un calcul des besoins thermiques par un professionnel garantit un dimensionnement juste.
Quels composants sont obligatoires à l'installation ?
Edilkamin impose un conduit de fumée isolé et résistant aux condensats, y compris dans la pièce d'installation, une vanne anticondensation de 1 pouce s'ouvrant entre 45 et 55 °C, un adoucisseur avec filtre ECS, un filtre à boues magnétique avec purgeur et un thermostat d'ambiance à contact sec. Sans ces composants, le fabricant peut limiter sa responsabilité et la garantie peut être annulée.
Combien de temps dure un plein de granulés ?
Le réservoir contient 70 kg de granulés, soit 112 litres. À puissance nominale, la consommation est d'environ 4,9 kg par heure, ce qui donne près de 14 heures d'autonomie. Au régime le plus bas, jusqu'à 70 heures sont possibles. Comme la chaudière se régule selon la demande, un plein suffit souvent pour plusieurs jours en mi-saison.
Comment entretenir la chaudière ?
Les turbulateurs de l'échangeur sont nettoyés automatiquement, ce qui maintient un transfert de chaleur efficace. Les cendres se recueillent dans un cendrier amovible, à vider régulièrement. Un professionnel doit en outre contrôler chaque année les conduits de fumée, les joints, la partie hydraulique et les composants ECS. L'adoucisseur protège la production d'eau chaude contre le calcaire.
Quel encombrement la chaudière à granulés Edilkamin Prisma H 22 ACS nécessite-t-elle ?
La chaudière mesure 143 cm de haut, 85 cm de large et 65 cm de profondeur. Par rapport aux matériaux combustibles, il faut 50 cm à l'arrière et sur les côtés et 100 cm à l'avant. Avec 265 kg, elle est lourde : vérifiez la portance du sol et organisez le transport avec un équipement adapté et plusieurs personnes.
|
Edilkamin – Chaleur italienne depuis 1963 Edilkamin S.p.A. a été fondée en 1963 à Lainate, près de Milan, et est l'un des principaux fabricants européens de poêles, d'inserts de cheminée et de cuisinières. Plus de 600 employés fabriquent environ 60 000 appareils par an, exportés dans plus de 40 pays. Marque distinctive : la technologie brevetée Plus Air pour une combustion particulièrement efficace et à faibles émissions, combinant contrôle intelligent de l'air et échange de chaleur optimisé. |
- Puissance calorifique nominale
- 22 kW
- Puissance nominale côté eau
- 22 kW
- Rendement
- 93,8 %
- Volume maximal de chauffage de la pièce
- 575 m³
- Émission de CO
- 16 mg/cm³
- Émission de particules fines
- 13,5 mg/m³
- Débit massique des fumées
- 14,2 g/s
- Température des fumées au raccord
- 132 °C
- Durée de combustion
- 14 h - 70 h
- Distance minimale aux matériaux combustibles
- arrière 500 mm - latéral 500 mm - avant 1000 mm
- Dimensions (H x L x P)
- 1430 x 850 x 650 mm
- Poids
- 265 kg
- Ø raccordement tuyaux
- 100 mm
- Direction raccordement tuyaux
- derrière
- Ø Apport d'air de combustion externe
- 40 mm
- Direction du raccordement d'apport d'air
- arrière
- Couleur du corps
- Noir
- Revêtement matériel
- Acier
- Matériau de la chambre de combustion
- Acier
- Matériau du vitrage
- Vitrocéramique
- Combustible autorisé
- Granulés
- Longueur max. du combustible
- 4 cm
- Consommation de combustible
- 4,9 kg/h
- Pression de levage nécessaire à la puissance thermique nominale
- 14 Pa
- Capacité du réservoir à granulés
- 70 kg
- Tension
- 230 V
- Type de construction
- Non / Type de construction 2
- Tiroir à cendres
- Amovible
- Normes, homologations et directives respectées
- 2011/65/UE, 2014/30/UE, 2014/35/UE, CE, DIN EN 303-5, Directive 2009/125/CE sur l'écoconception, Directive Éco-conception
- Couleur
- Orange
- Remarque
- MANDATORY COMPONENTS: Insulated flue duct, including the section inside the installation room, suitable for solid fuels and resistant to condensation; 1” anti-condensation valve with opening between 45 and 55°C; Water softener and domestic hot water filter (only on versions with DHW); Magnetic dirt filter and deareator; Room thermostat connected to the external terminal block using a clean "NO" contact. Failure to install one or more of these components may result in the Manufacturer limiting its liability and invalidating the warranty
